Intelligent onlinekontrollvåg

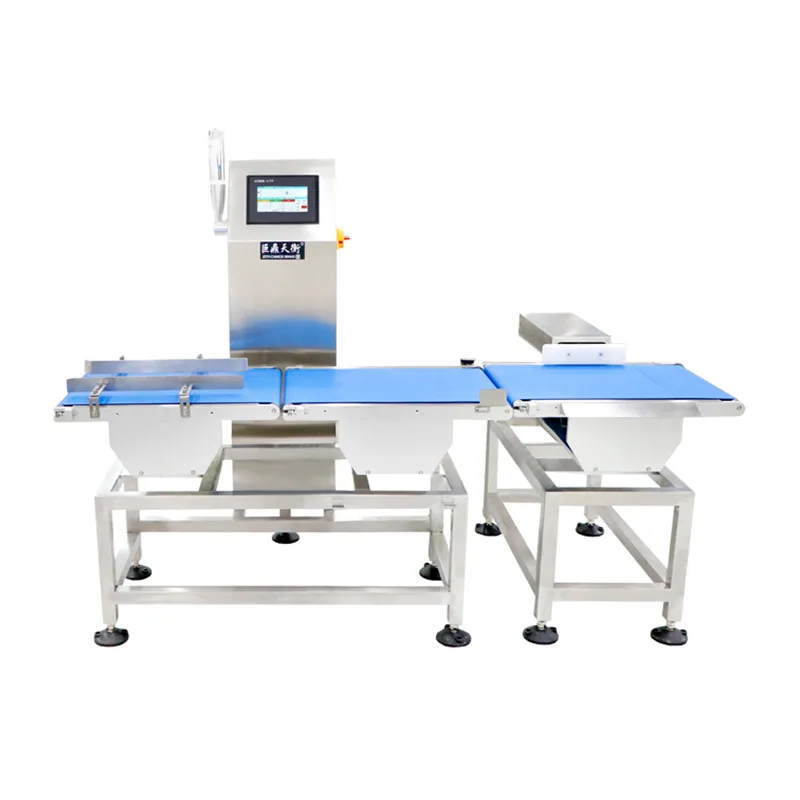

A30 Intelligent Online Checkweigher är ett höghastighetssystem för remkontroll som tillverkas av Jiangsu Jutian Weighing Equipment Co., Ltd. Det är byggt på en inbyggd Linux-kontrollplattform och designad för kontinuerlig viktinspektion i rörelse på produktions- och förpackningslinjer. Systemet fångar viktavläsningar när produkter passerar över en lastcellsintegrerad transportörsektion, jämför varje avläsning mot lagrade parametrar och utlöser en konfigurerbar utdata baserat på godkänd/fel-resultatet – allt utan att ändra den befintliga linjehastigheten eller produktavståndet.

Användningen av ett inbäddat Linux-operativsystem ger en multitasking-miljö i realtid för viktsignalbehandling, hantering av pekskärmsgränssnitt, dataloggning och kommunikation. Denna arkitektur gör att systemet kan hantera höghastighetsinspektionsuppgifter samtidigt som flexibiliteten bibehålls för att anpassa kommunikationsprotokoll, dataformat och kringutrustningsintegrationer.

Systemarkitektur och signalbehandlingskedja

Intelligent Online Checkweigher består av fyra funktionssektioner: inmatningstransportör, vägningstransportör, utmatningstransportör och den Linux-baserade styrenheten. Signalkedjan fungerar enligt följande:

1. Produktidentifiering och utlösning:En fotoelektrisk sensor placerad vid inmatning-till-vägningsövergången känner av framkanten på en inkommande produkt. Sensorsignalen dirigeras till styrenhetens digitala ingång, som initierar viktfångningssekvensen baserat på en förkonfigurerad fördröjning och produktlängd.

2. Viktsignalinsamling:Vägningstransportören är monterad på en töjningsmätare lastcellsenhet mekaniskt isolerad från drivmotorn och intilliggande transportörer. Den analoga viktsignalen förstärks, filtreras och digitaliseras av styrenhetens höghastighets ADC-modul. Samplingshastigheter är konfigurerade för att fånga flera avläsningar under den korta period produkten är helt på vägningssektionen.

3. Digital filtrering och viktberäkning:Linux-systemet tillämpar digitala filtreringsalgoritmer på den samplade dataströmmen, och kompenserar för kvarvarande mekaniska vibrationer och bältesbrus. Ett stabilt viktvärde extraheras och jämförs i realtid mot produktens målvikt och toleransgränser lagrade i parameterdatabasen.

4. Beslut och resultat:Systemet klassificerar produkten som godkänd eller underkänd baserat på jämförelseresultatet. För feltillstånd kan konfigurerbara utsignaler utlösa ett ljudlarm, en visuell indikator, ett transportörstopp eller en avvisningsmekanism. Beslutet verkställs inom produktens transittid genom utmatningsdelen.

5. Dataregistrering:Varje inspektionshändelse – inklusive tidsstämpel, produktidentifierare, uppmätt vikt och godkänd/underkänd status – loggas till internminnet och är tillgänglig för USB-export i CSV-format.

Huvudsakliga tekniska parametrar

Anmärkning om noggrannhet:Uppnåelig noggrannhet beror på produktens vikt, dimensioner, transportörens hastighet och miljöstabilitet. Specifikationerna verifieras under kontrollerade fabriksförhållanden med representativa prover och bekräftas under driftsättning på plats.

Jiangsu Jutian Weighing Equipment Co., Ltd. har över 20 års erfarenhet av våginstrument och automatiserade system. Företaget har ISO9001-certifiering, CE-produktcertifiering, 68 nationella patent och 20 upphovsrätter för programvara. Tillverkningen bedrivs i två anläggningar under standardiserade kvalitetsprocedurer, med systemutveckling som leds av 919 R&D Center.

Linux Embedded System och Mjukvarufunktioner

Valet av en inbäddad Linux-plattform ger flera funktionella egenskaper som är relevanta för industriella kontrollvägningsapplikationer. Realtidskärnan hanterar inhämtande av viktsignaler och beslutsutmatning med deterministisk timing, vilket säkerställer att signalen godkänt/underkänd genereras inom produktens transitfönster. Multitasking-arkitekturen tillåter pekskärmens användargränssnitt, dataloggning och nätverkskommunikation att fungera samtidigt utan att avbryta inspektionscykeln.

Användargränssnittet stöder både kinesiska och engelska språkvisning, med parameterkonfiguration tillgänglig via strukturerade menysidor. Användarbehörigheter på flera nivåer begränsar kritiska inställningar – såsom toleransgränser och kalibreringsparametrar – till auktoriserad personal. Programuppdateringar kan tillämpas via USB eller nätverksanslutning, vilket möjliggör fältuppgraderingar utan hårdvaruändringar.

Systemets kommunikationsstack stöder standardseriella och Ethernet-protokoll. Datautmatningsformat, överföringsintervall och handskakningsmetod kan konfigureras för att matcha kraven för värdsystem som MES, SCADA eller anläggningsdatainsamlingsservrar. För applikationer som kräver integration med avvisningsmekanismer kan I/O-utgången konfigureras för att driva pneumatiska ventiler, reläer eller indikatorstaplar.

Typiska inspektionsscenarier

FAQ (vanliga frågor)

Vilken fördel ger det inbäddade Linux-systemet jämfört med en standardmikrokontroller?
Linux-plattformen erbjuder multitasking-kapacitet och en standardiserad mjukvarumiljö. Detta möjliggör samtidig drift av inspektionsrutinen, uppdateringar av pekskärmsskärmen, dataloggning och nätverkskommunikation utan tidskonflikter. Det förenklar också protokollanpassning och stöder standardnätverksverktyg för integration med anläggningens IT-system.

Hur kalibreras kontrollvågen och hur ofta behövs omkalibrering?
Kalibrering utförs med certifierade testvikter genom en guidad enpunktsrutin på pekskärmen. Frekvensen för omkalibrering beror på driftsmiljön och anläggningens kvalitetssystem – daglig verifiering eller verifiering per skift är vanligt i reglerade industrier. Systemet tillåter kalibrering att slutföras utan demontering.

Kan systemet kommunicera med vår befintliga MES eller databasserver?
Standard Ethernet-gränssnittet stöder TCP/IP-kommunikation. Dataformat och överföringsprotokoll kan anpassas under driftsättningen för att matcha det mottagande systemets krav. För icke-standardiserade integrationer kan ingenjörsteamet tillhandahålla protokolldokumentation eller konfigurera datautgången därefter.

Vad bestämmer kontrollvågens maximala genomströmning?
Genomströmningen bestäms av produktlängden, transportörens hastighet och den minsta tid som krävs för att viktsignalen ska stabiliseras. Längre produkter eller högre noggrannhetskrav kräver vanligtvis lägre hastigheter eller större vägningssektioner. Genomströmningsuppskattningar tillhandahålls under den tekniska granskningen baserat på kundens produktprover och hastighetsförväntningar.

Hur är avvisningsmekanismer integrerade med kontrollvågen?
Styrenheten tillhandahåller digitala I/O-utgångar som kan konfigureras för att driva pneumatiska tryckare, luftblästermunstycken eller avledningsportar. Utmatningens timing synkroniseras med den spårade produktpositionen. Den specifika mekanismen och dess integration definieras under systemkonfigurationen baserat på produktens egenskaper och linjelayout.
