Intelligent höghastighetskontrollvåg

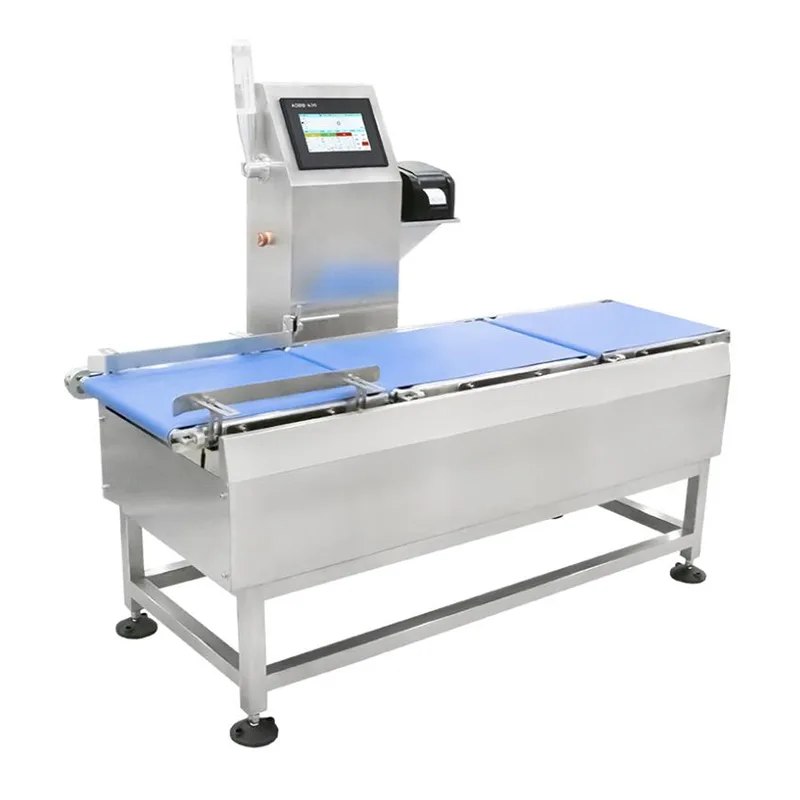

Intelligent High-Speed ​​Checkweigher är ett kompakt inline-vägningssystem utvecklat av Jiangsu Jutian Weighing Equipment Co., Ltd. för dynamisk viktinspektion av små, lätta förpackade produkter. Den är utformad för att arbeta med hög genomströmning på produktionslinjer där individuella produktvikter sträcker sig från några gram till flera kilogram, och där artiklar utanför toleransen måste identifieras och tas bort utan att avbryta linjecykeln.

Utrustningen fångar viktavläsningar under transportörens transport, bearbetar varje mätning genom en digital filtreringskedja och utlöser en pneumatisk eller mekanisk avvisningsmekanism för föremål som inte uppfyller kraven. Alla vägningshändelser är tidsstämplade och loggas för spårbarhet.

Tekniska specifikationer

Prestandanoteringar:Noggrannhet och genomströmning påverkas av produktdimensioner, förpackningsmaterial och linjestabilitet. Specifikationerna ovan är baserade på kontrollerad fabrikstestning med representativa produkter. Driftsättning på plats validerar faktisk prestanda under produktionsförhållanden.

Jiangsu Jutian Weighing Equipment Co., Ltd. är ISO9001-certifierad. Företagets 919 R&D Center har utvecklat 68 nationella patent och 20 mjukvaruupphovsrätter relaterade till våginstrument, dynamiska algoritmer och automatiserade kontrollvägningssystem. Produkterna är CE-certifierade och tillverkas i två tillverkningsanläggningar.

Systemarkitektur och nyckelkomponenter

Kontrollvågen består av tre integrerade sektioner: inmatningstransportör, vägningszon och utmatning med rejektstation. Inmatningstransportören rymmer och accelererar produkter till en stabil hastighet innan de går in i vägningszonen. Vägningstransportören är monterad på en töjningsgivares lastcellsenhet som är mekaniskt isolerad från drivsektionerna. En fotoelektrisk sensor detekterar produktinträde och utlöser viktupptagningssekvensen. Efter vägning passerar produkterna till utmatningen där en pneumatisk påskjutare avleder icke-överensstämmande föremål till en avfallsbehållare eller separat transportör. Påskjutarens aktivering är tidsinställd med hjälp av produktens spårade position för att säkerställa exakt utkastning.

Lastceller väljs för målviktsintervall och krav på upplösning. Pekskärmskontrollern lagrar produktspecifika parametrar – målvikt, övre/nedre gränser, transportörhastighet och avvisningsfördröjning – och visar produktionsstatistik i realtid inklusive genomgångshastighet, avslagsantal och viktfördelningshistogram.

Realtidsdatabehandling och kommunikation

Viktsignaler samplas vid hög frekvens och bearbetas av en digital filtreringsalgoritm som kompenserar för mekaniska vibrationer och bältesbrus. Det bearbetade viktvärdet jämförs med lagrade toleransgränser. Systembeslutet (godkänd/underkänd) och uppmätt vikt överförs till utmatningsregulatorn för sorteringsutförande.

Alla viktposter är tidsstämplade och kan exporteras via USB i CSV-format. Kommunikationsgränssnitt (Ethernet, RS232, RS485) stöder dataintegration med MES-, SCADA- eller ERP-plattformar. Systemet kan konfigureras för att mata ut data kontinuerligt, på begäran eller efter varje inspektionscykel baserat på värdsystemets krav.

Kalibrering och rutinunderhåll

Kalibrering utförs via pekskärmsgränssnittet med certifierade testvikter. Både enpunkts- och flerpunktskalibreringsrutiner finns tillgängliga. Den guidade proceduren minimerar operatörsfel och kräver ingen demontering.

Schema för rutinunderhåll:
Dagligen:Rengör vågplattformen och transportbandets yta; verifiera sensorkabelanslutningarna.
Varje vecka:Inspektera transportbandets spänning och inriktning; kontrollera det pneumatiska systemets tryck (0,6–0,8 MPa) och ställdonets funktion.
Månatlig:Utför noggrannhetsverifiering med certifierade vikter; inspektera och smörj transportörens lager.
Felsökning av vanliga problem:Viktavvikelse kan indikera sensoröverbelastning eller skadad lastcell; avvisningsfel hänför sig ofta till lufttrycksfall eller felinriktad tryckare. Reservdelar för vanliga slitageartiklar (bälten, filter, sensorer) hålls i lager för att snabbt kunna bytas ut.

Typiska produkter och inspektionsscenarier

FAQ (vanliga frågor)

Vilken är den lägsta produktvikt som systemet på ett tillförlitligt sätt kan inspektera?
Det angivna vägningsintervallet börjar vid 5 g. Tillförlitlig dynamisk inspektion av mycket lätta produkter beror på produktens form, tyngdpunkt och transportörens hastighet. Produkter under 5 g kan utvärderas från fall till fall under teknisk granskning.

Hur säkerställer den pneumatiska rejektmekanismen exakt borttagning utan att skada intilliggande produkter?
Avvisningstidpunkten baseras på transportörens hastighet och spårning av produktposition från den fotoelektriska sensorn. Styrenheten beräknar det exakta ögonblicket när den icke-konforma produkten når påskjutaren och aktiverar den pneumatiska cylindern för ett definierat slag. Avståndet mellan produkt och produkt måste vara tillräckligt för att tryckaren ska dras tillbaka innan nästa produkt anländer. Minsta avstånd bestäms under systemkonfigurationen.

Hur bibehålls noggrannheten vid hög genomströmning?
Digitala filtreringsalgoritmer extraherar ett stabilt viktvärde från det korta mätfönstret som är tillgängligt vid hög hastighet. Mekanisk isolering av vägningstransportören minskar vibrationsöverföringen. För applikationer med mycket hög hastighet diskuteras avvägningen mellan genomströmning och noggrannhet under systemspecifikationen, och uppnåbar noggrannhet bekräftas genom dynamisk testning med kundproduktprover.

Kan checkvågen hantera produkter som inte är styvt plana på botten?
Produkter med ojämn eller flexibel bas kan uppvisa ökad viktvariation under dynamisk vägning. Anpassade bältesmaterial, styrskenor eller produktspecifika bärare kan övervägas för att stabilisera föremål under transporten. Produktprover testas vanligtvis under konstruktionsfasen för att avgöra om ytterligare fixtur krävs.

Hur går det till för att växla mellan olika produkter?
Produktparametrar – målvikt, toleransgränser, transportörhastighet och kasseringsinställningar – lagras som namngivna förinställningar i pekskärmskontrollen. Operatören väljer önskad produkt från menyn och alla parametrar laddas automatiskt. Inga mekaniska justeringar krävs för produkter inom samma storlek och viktklass. En kalibreringskontroll med referensvikt rekommenderas efter byte.
