Dynamisk väg höghastighetskontrollvåg

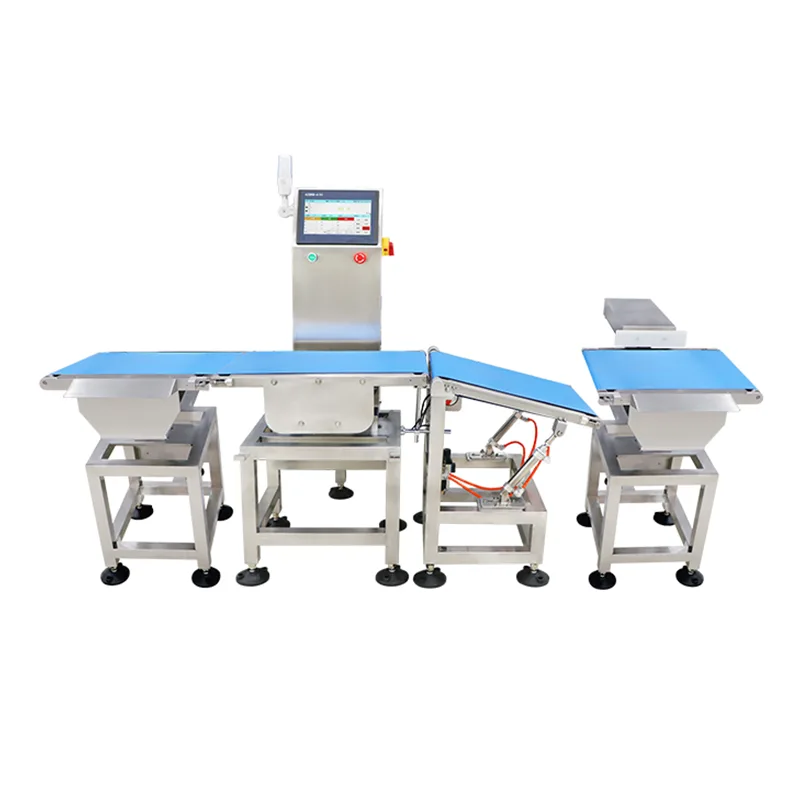

Dynamic Weigh High-Speed ​​Checkweigher (JDS-serien) är ett inline-vägningssystem tillverkat av Jiangsu Jutian Weighing Equipment Co., Ltd. Det är designat för produktionslinjer där 100 % produktviktsverifiering krävs vid linjehastighet, utan att avbryta produktflödet. Utrustningen fångar viktavläsningar medan produkter är i rörelse på transportören, jämför varje avläsning mot förinställda gränser och utlöser en sorteringsmekanism för att separera föremål som inte uppfyller kraven.

Dynamisk vägning skiljer sig från statisk vägning genom att mätningen görs under transportörens rörelse. Systemet kompenserar för mekanisk vibration och produktrörelse genom en kombination av digitala filtreringsalgoritmer och mekaniskt isolerade lastceller. Noggrannhetsspecifikationer är därför ömsesidigt beroende av transportörens hastighet, produktdimensioner och produktvikt - ett förhållande som tas med i systemkonfigurationen.

Tekniska specifikationer

Anmärkning om noggrannhet:Detekteringsnoggrannheten påverkas av produktens vikt, dimensioner, transportörens hastighet och miljöförhållanden. Angivna noggrannhetsintervall representerar uppnåbar prestanda under kontrollerad fabrikstestning med representativa produktprover. Idrifttagning på plats fastställer faktisk prestanda under produktionsförhållanden.

JDS-serien är utvecklad vid Jiangsu Jutians 919 FoU-center och produceras på två tillverkningsanläggningar under ISO9001-certifierad kvalitetsledning. Företaget har 68 nationella patent, inklusive flera relaterade till dynamiska vägningsalgoritmer och höghastighetskontrollsystemdesign. Produkterna är CE-certifierade.

Dynamisk vägningsteknik

Sensor och signalbehandling:JDS-serien använder töjningsmätarlastceller konfigurerade i en mekaniskt isolerad vägningssektion. Transportbandet över vägningszonen stöds helt av lastcellsaggregatet, separerat från drivmotorn och uppströms/nedströms transportörer av spalter eller överföringsrullar. Denna mekaniska isolering minskar överföringen av motorvibrationer till vägningssignalen.

Digital filtrering och hastighetskompensation:Viktavläsningar tas med hög frekvens under den korta period varje produkt passerar över vägningszonen. Digitala filtreringsalgoritmer extraherar ett stabilt viktvärde från den dynamiska signalen och kompenserar för kvarvarande vibrationer och bältesrörelser. Systemets genomströmningskapacitet bestäms av produktlängd, transportörhastighet och den minsta tid som krävs för att vägningssignalen ska stabiliseras.

Produktparameterhantering & sorteringslogik

Pekskärmskontrollen lagrar parameteruppsättningar för flera produkter, inklusive målvikt, övre/nedre toleransgränser, transportörhastighet och sorteringsläge. När en produkt väljs, laddas alla associerade parametrar automatiskt, vilket minskar övergångstiden mellan olika SKU:er. Systemet stöder viktbaserad klassificering i flera kvaliteter (t.ex. undervikt, acceptabelt, övervikt) med konfigurerbara sorteringsåtgärder för varje klass.

Sorteringsmekanismer specificeras under systemkonfigurationen baserat på produktegenskaper och linjelayout. Vanliga alternativ inkluderar pneumatiska tryckarmar för lateral avstötning, luftblästermunstycken för lättviktsprodukter och fallklaffar eller avledningsgrindar för integration med nedströms transportörer. Sensorn för avvisningsbekräftelse verifierar att föremål som inte uppfyller kraven har tagits bort innan nästa produkt anländer.

Driftsäkerhet i industriella miljöer

Den strukturella ramen är tillverkad av rostfritt stål 304, utvald för hållbarhet och kompatibilitet med tvättmiljöer som är vanliga inom livsmedels- och läkemedelsproduktion. Pekskärmskontrollern och det elektriska höljet är förseglade till IP65 eller högre, beroende på konfiguration. Ledningar och sensoranslutningar dras genom tätade ledningar. Systemet är designat för kontinuerlig drift i flera skift, med lager och remmar specificerade för den avsedda arbetscykeln.

Kalibrering utförs via pekskärmsgränssnittet med hjälp av guidade enpunkts- eller flerpunktsprocedurer med certifierade testvikter. Rutinunderhåll – inklusive bandinspektion, sensornollkontroll och verifiering av transportörens inriktning – är tillgängligt utan specialverktyg.

Typiska distributionsscenarier

FAQ (vanliga frågor)

Hur påverkar transportörens hastighet vägningsnoggrannheten?
Noggrannhet och hastighet är beroende av varandra vid dynamisk vägning. Högre transportörhastigheter minskar tiden varje produkt spenderar på vägningszonen, vilket kan öka mätvariationen. Under systemkonfigurationen specificerar ingenjörsteamet den uppnåbara noggrannheten vid den erforderliga genomströmningen baserat på produktens vikt och dimensioner. Noggrannhetssiffror verifieras under driftsättning på plats med faktiska produktionsprover.

Vilka mekanismer förhindrar att vibrationer påverkar viktavläsningarna?
Två designmetoder används: mekanisk isolering och digital signalbehandling. Vägningssektionen är mekaniskt separerad från drivmotorn och intilliggande transportörer för att minimera vibrationsöverföringen. På signalsidan behandlar digitala filtreringsalgoritmer de högfrekventa viktproverna för att extrahera ett stabilt värde trots kvarvarande miljövibrationer.

Hur hanterar systemet flera produkter på samma linje?
Produktparametrar – inklusive målvikt, toleransgränser, transportörhastighet och sorteringsåtgärd – lagras som namngivna förinställningar i styrenheten. Operatörer väljer den aktiva produkten från pekskärmsmenyn och alla parametrar laddas automatiskt. Byte mellan förinställningar kräver ingen omkalibrering.

Vilka funktioner för dataspårbarhet ingår?
Varje viktmätning tidsstämplas och loggas med produktidentifierare, uppmätt vikt, toleransstatus (godkänd/underkänd) och sorteringsresultat. Data kan exporteras via USB i CSV-format eller överföras till ett värdsystem via Ethernet eller seriell anslutning. Statistiska sammanfattningar – inklusive totalt antal, genomslagsfrekvens och viktfördelning – är synliga på pekskärmen i realtid.

Hur väljs sorteringsmekanismen för en specifik tillämpning?
Val av sorteringsmekanism beror på produktvikt, dimensioner, förpackningstyp, transportörhastighet och tillgängligt linjeutrymme. Pneumatiska tryckarmar används vanligtvis för kartonger och styva behållare. Luftblästersystem är lämpliga för lätta flexibla förpackningar. Den tekniska granskningen bestämmer lämplig mekanism baserat på kundens produktspecifikationer och linjelayout.
