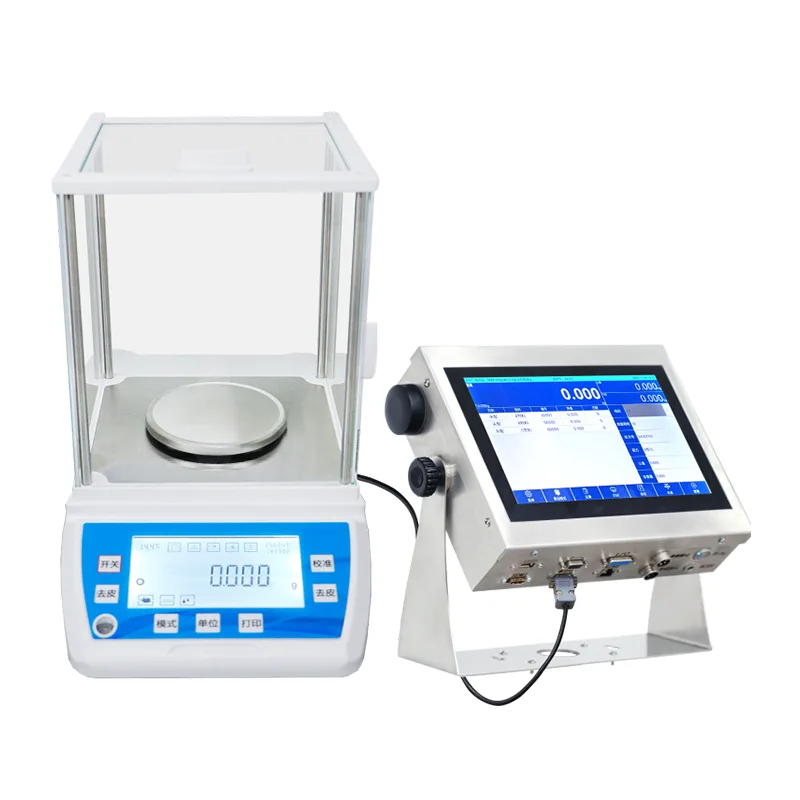

Intelligent elektronisk balans med hög precision med milligramnoggrannhet

Den intelligenta elektroniska vågen med hög precision (JDT-A35-serien) är ett våginstrument av laboratoriekvalitet tillverkat av Jiangsu Jutian Weighing Equipment Co., Ltd. Det är designat för applikationer som kräver upplösning i milligram eller submilligram, inklusive analytisk kemi, farmaceutisk formulering, materialforskning och precisionskvalitetskontroll. Instrumentet använder sensorteknologi för elektromagnetisk kraftkompensation (EMFC) för att uppnå snabb stabilisering och hög repeterbarhet under kontrollerade laboratorieförhållanden.

Till skillnad från industriella plattformsvågar eller kontrollvågar designade för användning i produktionslinje, är denna våg avsedd för bänkdrift i miljöer där temperatur, fuktighet och luftströmmar kan hanteras för att bevara mätnoggrannheten. Varje enhet kalibreras före leverans och den interna kalibreringsmekanismen (där sådan finns) tillåter rutinmässig noggrannhetsverifiering utan externa vikter.

Modelllspecifikationer

Anmärkningar om metrologiska specifikationer:Noggrannhetsklass I och II definieras enligt OIML R76. Läsbarhet (d) är det minsta visningssteg. Repeterbarhet och linjäritetsvärden representerar typisk prestanda under kontrollerade laboratorieförhållanden (stabil temperatur, minimala luftströmmar, nivåinstallation). Den faktiska prestandan beror på driftsmiljön och operatörens teknik. Pannstorlekar och vägningskapacitet kan konfigureras efter applikationskrav.

Jiangsu Jutian Weighing Equipment Co., Ltd. innehar ISO9001-certifiering och CE-certifiering för sina produkter. Företagets 919 R&D Center utvecklar våginstrument och inbyggda system, med 68 nationella patent och 20 upphovsrätter för programvara. Tillverkningen sker under standardiserade kvalitetskontrollprocedurer som omfattar komponentinspektion, montering och kalibrering.

Sensorteknik och mätprincip

Vågen använder en lastcell för elektromagnetisk kraftkompensation (EMFC). I denna design balanseras provets viktkraft på pannan av en elektromagnetisk kraft som genereras av en spole i ett permanent magnetfält. Den ström som krävs för att upprätthålla jämvikt är proportionell mot den applicerade massan. Denna princip erbjuder flera egenskaper som är relevanta för högupplöst vägning:

Snabb stabilisering:Det slutna återkopplingssystemet driver balansen mot jämvikt inom en bråkdel av en sekund efter laddning, vilket möjliggör ett effektivt arbetsflöde vid repetitiva vägningsuppgifter.
Låg drift:Jämfört med töjningsgivares lastceller, uppvisar EMFC-sensorer lägre långvarig nolldrift under stabila temperaturförhållanden, vilket minskar frekvensen av omkalibrering under långvarig användning.
Intern kalibreringsförmåga:Vissa modeller inkluderar en inbyggd kalibreringsvikt och motoriserad mekanism. Kalibreringsrutinen initieras via pekskärmsgränssnittet och slutförs inom en kort cykel utan externa vikter.

Balanshuset och vågskålen är tillverkade av rostfritt stål 304, utvalt för korrosionsbeständighet och enkel rengöring. Skärmen är en 10-tums HD kapacitiv pekskärm (1024×768 upplösning) som drivs av ett Android-baserat processorsystem (RK3288W quad-core Cortex-A17, 2G RAM, 8G-lagring), som hanterar användargränssnittet, datalagring och kommunikationsfunktioner.

Mätfunktioner och dataanslutning

Vågen stöder flera vägningslägen och applikationsfunktioner som är tillgängliga via pekskärmsgränssnittet: standardvägning, delarräkning, procentuell vägning, densitetsbestämning (med en valfri densitetssats) och kontrollvägning med övre/nedre gränslarm. Enhetskonvertering omfattar mg, g, ct, oz, lb, gn, ozt och styckräkningsläge.

Datakommunikationsgränssnitt inkluderar två USB-portar, två seriella RS232-portar, en RJ45 Ethernet-port och en I/O-utgång som standard. Valfria moduler lägger till Wi-Fi, Bluetooth, HDMI-utgång och 4G IoT-anslutning. Externa enheter som skrivare, streckkodsläsare, larmindikatorer och fjärrdisplayer kan anslutas. Viktdata kan överföras till en PC eller LIMS (Laboratory Information Management System) via seriell eller nätverksanslutning.

Installation och miljökrav

För att uppnå de angivna noggrannhetsspecifikationerna bör vågen installeras på en stabil, vibrationsfri bänk på en plats med kontrollerad temperatur och minimal luftrörelse. Drifttemperaturområdet är -10°C till 40°C, med relativ luftfuktighet under 90 % (icke-kondenserande). En uppvärmningsperiod på 30 till 120 minuter krävs efter påslagning innan kalibrering och mätning, vilket gör att den interna elektroniken kan nå termisk jämvikt.

Strömförsörjning sker via en AC 100-240V adapter (DC 12V, 1000mA utgång). Balansen bör ställas in med de justerbara fötterna och den inbyggda nivåindikatorn före användning. Årlig omkalibrering med certifierade vikter rekommenderas för överensstämmelse med laboratoriekvalitetssystem.

Typiska applikationsmiljöer

FAQ (vanliga frågor)

Vad är skillnaden mellan noggrannhetsklass I och klass II för denna balans?
Noggrannhetsklass I (särskild noggrannhet) och klass II (hög noggrannhet) definieras av OIML R76 baserat på verifieringsskalintervallet (e) och antalet skalindelningar (n). Klass I-instrument har ett mindre verifieringsintervall i förhållande till kapacitet. I praktiken är klass I-modeller i JDT-A35-serien lämpliga för applikationer där högsta metrologiska tillförlitlighet krävs, såsom analytisk kemi. Klass II-modeller uppfyller kraven för rutinmässig farmaceutisk och industriell kvalitetskontroll.

När ska intern kalibrering användas kontra extern kalibrering?
Intern kalibrering använder en inbyggd referensvikt och är bekväm för daglig noggrannhetsverifiering utan externa vikter. Den utlöses via pekskärmsmenyn och slutförs automatiskt. Extern kalibrering använder en certifierad kalibreringsvikt som placeras på pannan av operatören och rekommenderas för formella kalibreringsprotokoll, periodisk verifiering per laboratorie-SOP eller när den interna vikten kräver korskontroll.

Vilka miljöfaktorer påverkar mätnoggrannheten på milligramnivå?
Temperaturfluktuationer, luftströmmar, vibrationer och statisk elektricitet är de primära miljöfaktorerna som påverkar subgramläsbarheten. Vågen bör placeras på ett dedikerat vågbord på avstånd från fönster, dörrar och ventilationsöppningar. Antistatiska åtgärder (jonisator, jordning) kan vara nödvändiga för icke-ledande prover. Ett dragskydd är integrerat i modeller med 0,0001 g läsbarhet.

Kan vågen kommunicera med ett laboratorieinformationshanteringssystem?
Ja. Standard RS232-, USB- och Ethernet-gränssnitt stöder datautmatning till LIMS, ELN eller PC-baserad datainsamlingsprogramvara. Viktdata kan överföras i realtid eller hämtas från internminnet. Information om kommunikationsprotokoll finns i produktdokumentationen för att underlätta integrationen av kundens IT- eller laboratorieautomationsteam.

Vilket underhåll krävs för att bibehålla noggrannheten över tid?
Håll vågskålen och höljet rena, fria från damm och kemikalierester. Verifiera kalibreringen med intervaller som definieras av ditt laboratoriekvalitetssystem – intern kalibrering kan utföras dagligen, extern kalibrering månadsvis eller kvartalsvis. Årlig professionell service, inklusive inspektion av EMFC-sensorn och byte av slitagekomponenter vid behov, hjälper till att upprätthålla långsiktig mättillförlitlighet.
