Powered Roller Coding Scale

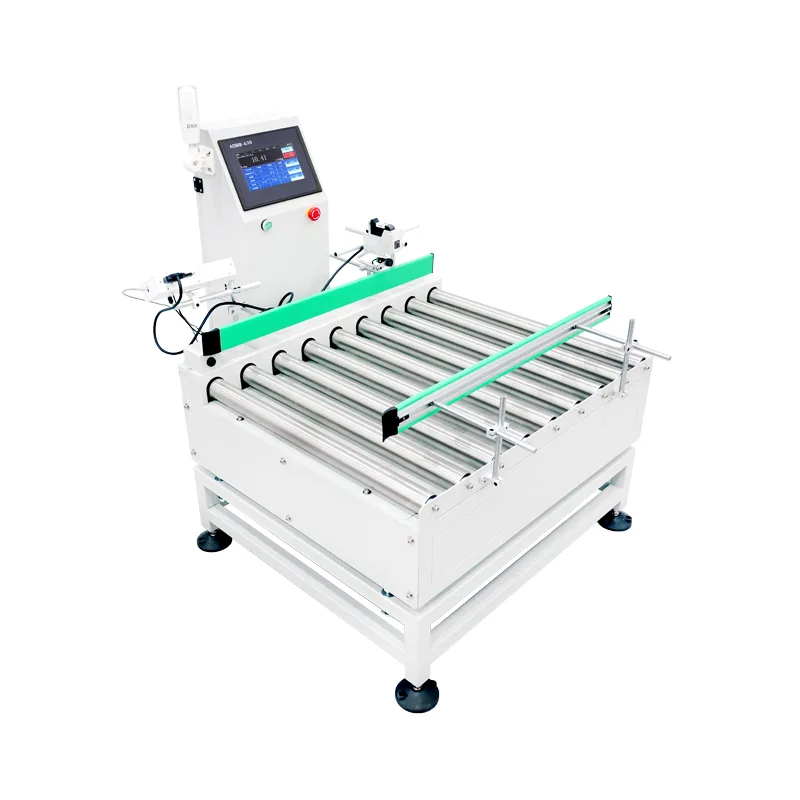

Powered Roller Coding Scale (Model JDT-GT-A30) är ett dynamiskt kontroll- och märkningssystem som produceras av Jiangsu Jutian Weighing Equipment Co., Ltd. Det kombinerar motordriven rulltransport, vägning i rörelse, automatisk kodning och dataregistrering i realtid i en enda integrerad enhet. Utrustningen är designad för automatiserade produktionslinjer där inline viktverifiering och produktspårbarhet krävs som en del av kvalitetskontrollens arbetsflöde.

Typisk utplacering sker vid inspektionspunkter vid slutet av linjen, där produkter som lämnar en påfyllnings- eller förpackningsstation måste vägas, märkas med batch- eller viktdata och loggas in i fabrikens digitala registersystem innan palletering eller leverans. Det motordrivna rullsystemet synkroniseras med uppströms transportörhastighet, vilket eliminerar behovet av manuell produktöverföring mellan vägnings- och kodningsoperationer.

Kärntekniska parametrar

Anmärkning om noggrannhet:Detektionsnoggrannheten beror på vikten, dimensionerna, transportstabiliteten och miljöförhållandena för den uppmätta produkten. Angivna noggrannhetssiffror kan uppnås under kontrollerade fabrikskalibreringsförhållanden med representativa produktprover. Verklig prestanda på plats verifieras under driftsättning.

Jiangsu Jutian Weighing Equipment Co., Ltd. är ISO9001-certifierad. Powered Roller Coding Scale är CE-certifierad. Företaget innehar 68 nationella patent och 20 upphovsrätter för programvara, med dedikerad FoU vid 919 R&D Center och tillverkning på två produktionsanläggningar i Kunshan och Zhejiang.

Utvecklings- och produktionsprocess

1. Kravanalys och teknisk granskning:För standardkonfigurationer gäller de tekniska parametrarna ovan direkt. För icke-standardanpassning utvärderar vårt ingenjörsteam produktdimensioner, erforderlig genomströmning, kodningsgränssnittsspecifikationer och befintliga linjeintegreringspunkter innan de bekräftar den slutliga utrustningsdesignen.

2. Mekanisk montering:Rullramar är tillverkade av kolstål med ytbehandling, eller rostfritt stål 304 för korrosionsbenägna miljöer. Drivmotorer dimensioneras enligt specificerad lastkapacitet och transportörhastighet. Lastceller är installerade under vägningssektionen med mekanisk isolering från transportörens drivning för att förhindra vibrationsstörningar.

3. Elektrisk integration och mjukvarukonfiguration:919-seriens pekskärmskontroller är programmerad med nödvändiga vägningsparametrar, kommunikationsprotokoll och kodningsgränssnittsdrivrutiner. Skrivar- eller bläckstrålekodaranslutningar är konfigurerade och testade för datasynkronisering.

4. Kalibrering och dynamisk testning:Varje enhet genomgår statisk kalibrering med certifierade vikter, följt av dynamisk testning med representativa produktprover vid specificerad transportörhastighet. Larmlogik utanför toleransen och transportörens stopp/startsekvens verifieras över flera cykler.

5. Verifiering av åldrande och stabilitet:Hela systemet körs kontinuerligt i minst 48 timmar för att bekräfta elektronisk stabilitet, mekanisk inriktning och mjukvarutillförlitlighet under långvarig drift.

6. Inspektion före leverans:En dokumenterad checklista som täcker vägningsnoggrannhet, kodningsfunktionalitet, säkerhetsspärrar och elöverensstämmelse fylls i innan paketering och transport.

Operativt arbetsflöde

Produkterna kommer in i vägningssektionen via motordrivna rullar synkroniserade med uppströmstransportören. Lastcellen fångar viktdata i rörelse; regulatorn jämför det uppmätta värdet med förinställda övre och nedre gränser. Produkter inom det acceptabla intervallet fortsätter till kodningsstationen, där batchkod, viktvärde eller tidsstämpel används. Produkter utanför toleransen utlöser en transportörstopp eller larmsignal enligt det konfigurerade driftläget. Alla vägnings- och kodningsposter lagras lokalt och kan överföras till ett värdsystem via det konfigurerade kommunikationsgränssnittet.

Dataexport stöder CSV-format för kalkylbladsanalys och direkt databasinfogning via API eller protokollanpassning. Styrenheten kan lagra flera produktförinställningar, vilket möjliggör snabb växling mellan olika SKU:er utan omkalibrering.

När ska man välja en motordriven rullkodningsvåg

Automatiserade linjer med kontinuerligt flöde:Till skillnad från manuella eller icke-drivna kontrollvägningsstationer bibehåller motordrivna rullar produktmomentum och linjerytm, vilket gör denna utrustning lämplig för produktionslinjer där genomströmningskonsistens krävs och manuell vägning skulle skapa en flaskhals.

Krav på inline spårbarhet:Inom industrier som livsmedel, läkemedel eller fordonskomponenter kräver regelverk eller kundkrav ofta att varje produkt eller batch har ett verifierbart viktregister kopplat till produktionsdatum, skift eller radnummer. Denna utrustning integrerar vägning och kodning i ett enda spårbart steg.

Integration med fabriks digitala system:Kommunikationsgränssnitten stöder datautbyte med MES- och ERP-plattformar, vilket gör att viktdata kan flöda in i kvalitetsdashboards, produktionsrapporter eller batch-release-arbetsflöden utan manuell transkription.

Verifierade applikationsscenarier

FAQ (vanliga frågor)

Hur är kodningsfunktionen integrerad med vägningssystemet?
Pekskärmskontrollern överför det infångade viktvärdet, tidsstämpeln och förinställd batchinformation till den anslutna kodningsenheten (bläckstråleskrivare, termotransferskrivare eller etikettapplikator) via ett konfigurerat kommunikationsgränssnitt. Kodningsutlösningssignalen synkroniseras med transportörens positionssensor för att säkerställa korrekt placering på produkten.

Kan utrustningen hantera produkter av varierande storlek på samma linje?
Rullbredden och transportörens hastighet är utformade kring den största produkten i det specificerade sortimentet. För linjer som bearbetar flera produktstorlekar kan förinställda växlingsinställningar lagras i styrenheten, vilket gör att operatörerna kan växla mellan produktkonfigurationer utan mekanisk justering. Produktspecifika styrskenor finns som tillval.

Vad avgör vägningsnoggrannheten för ett motordrivet rullsystem?
Noggrannheten påverkas av produktens vikt, storlek, hastighet under vägning, vibrationer från intilliggande utrustning och miljöförhållanden som luftflöde. Angivna noggrannhetsspecifikationer är baserade på kontrollerade tester med representativa produkter. Verifiering på plats under driftsättning fastställer den faktiska prestandan under verkliga produktionsförhållanden.

Vilka kommunikationsprotokoll stöds för MES/ERP-integration?
Standardkonfigurationer inkluderar RS232, RS485 och Ethernet. Protokollanpassning för specifika MES- eller ERP-system hanteras under den tekniska granskningsfasen. Vanliga integrationsformat inkluderar Modbus TCP/RTU, TCP/IP-socket-kommunikation och databas direktskrivning via det medföljande mjukvarugränssnittet.

Hur tillhandahålls kundsupport för skräddarsydd utrustning?
Teknisk dokumentation inklusive kopplingsscheman, parameterkonfigurationsguider och kommunikationsprotokollsspecifikationer levereras med varje enhet. Fjärrdiagnostikstöd är tillgängligt för programvarurelaterade problem. För mekaniska eller elektriska komponenter finns reservdelar på lager för vanliga konfigurationer, och utbytesprocedurer är dokumenterade i underhållsmanualen.
