Elektronisk plattformsvåg med inbyggd etikettutskriftsfunktion

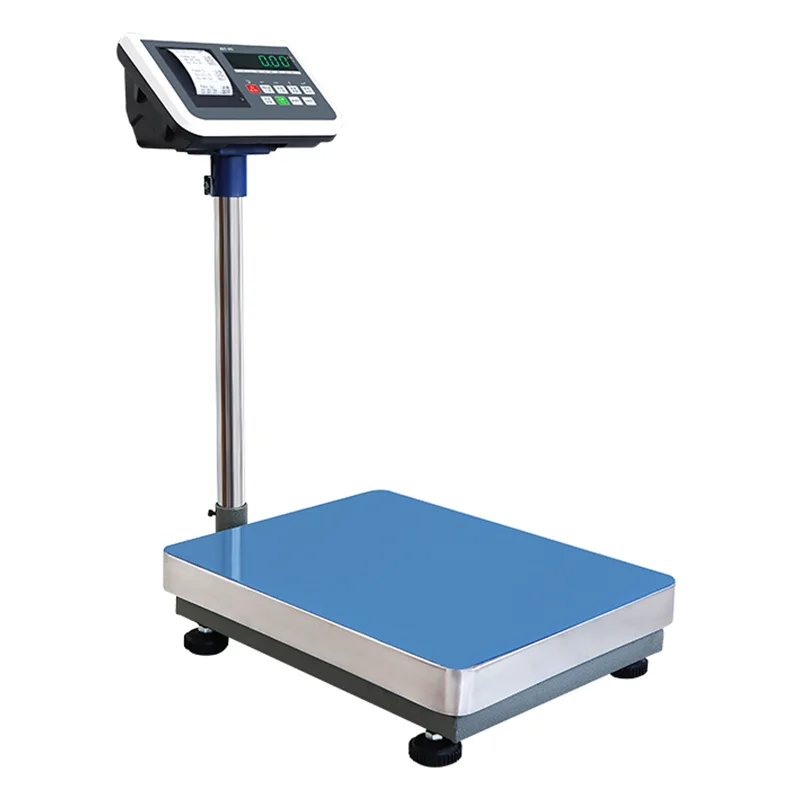

Den elektroniska plattformsvågen med inbyggd etikettutskriftsfunktion (JDT-JT-H8-serien) är en stationär vägnings- och utskriftsarbetsstation tillverkad av Jiangsu Jutian Weighing Equipment Co., Ltd. Den kombinerar en styv svetsad stålplattform, töjningsmätare, en digital LED-indikator och en integrerad termisk skrivare. Utrustningen är avsedd för arbetsstationer där föremål vägs och en utskriven post – såsom en viktsedel, fraktsedel eller inspektionskvitto – måste genereras omedelbart vid mätpunkten.

Till skillnad från kontrollvågar som arbetar på rörliga produktionslinjer, mäter H8-seriens plattformsvåg statisk vikt efter att föremålet har placerats på pannan och avläsningen stabiliseras. Utskriften utlöses manuellt av operatören eller automatiskt vid viktstabilisering, beroende på det konfigurerade läget. Utrustningen är lämpad för mottagningsbryggor, fraktplatser, kontrollpunkter på produktionsgolvet och kvalitetsprovtagningsstationer.

Modelllspecifikationer

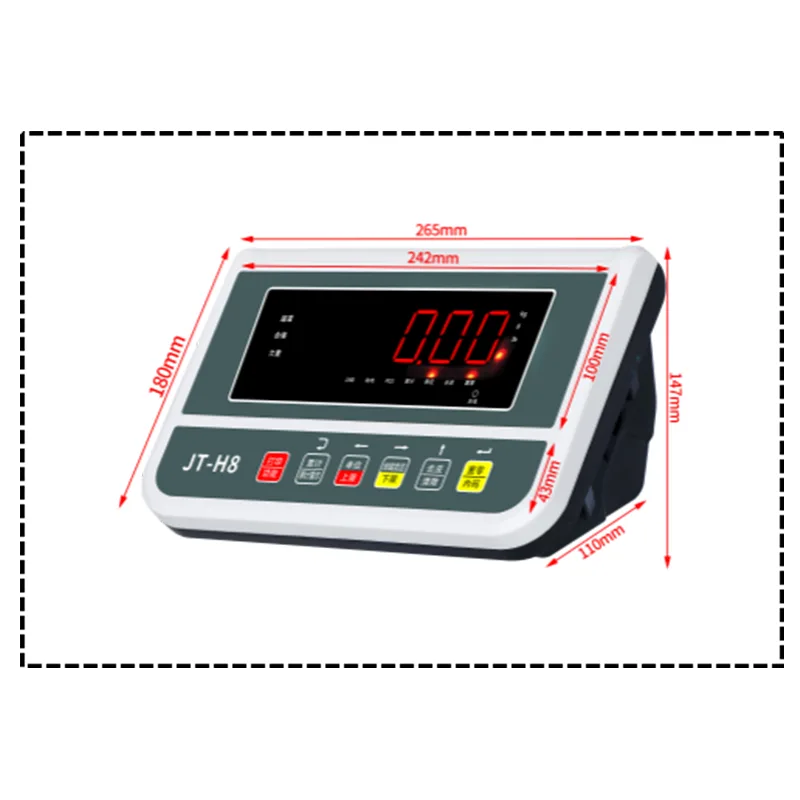

Vanliga specifikationer:Display: 32 mm hög LED digital rördisplay; Enheter: kg / g / lb (fritt omställningsbar); Indikatorhus: ABS-plasthölje med 6 mekaniska nycklar; Strömförsörjning: AC 220V med inbyggt 6V 4A uppladdningsbart batteri (AC/DC dual-use); Grundfunktioner: nollåterställning, tara, brutto-/nettovikt, ackumulering, inbyggt larm, viktminne, energisparläge; Valfri kommunikation: RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi, 4G IoT, USB-lagring, reläutgång, 5V I/O-utgång, 4-20mA analog utgång; Valfria tillbehör: trefärgad larmlampa, extern skrivare, stor display, streckkodsläsare. Plattformens dimensioner och material är konfigurerbara.

Jiangsu Jutian Weighing Equipment Co., Ltd. har specialiserat sig på våginstrument i över 20 år, och innehar ISO9001 kvalitetsledningscertifiering och CE-produktcertifiering. Företagets 919 R&D Center har utvecklat 68 nationella patent och 20 upphovsrätter för programvara. Tillverkningen bedrivs i två anläggningar med standardiserade procedurer som täcker stålramssvetsning, lastcellskalibrering och slutlig funktionstestning. Icke-standardiserade plattformsstorlekar, rammaterial och programvarukonfigurationer stöds.

Plattformskonstruktion och lastcellsintegration

Vägningsplattformens ram är tillverkad av kolstålsektioner, sammansatta genom kontinuerlig svetsning vid alla strukturella leder. Efter svetsning genomgår stommen ytbehandling och en bakad emaljfärg för korrosionsskydd i industriella inomhusmiljöer. Vågpannan är konstruerad av rostfritt stål, vilket ger en hållbar, lättstädad yta i direkt kontakt med vägda föremål.

För anläggningar med specifika miljökrav kan alternativa rammaterial anges vid beställningstillfället. Full 304-ramkonstruktion i rostfritt stål är tillgänglig för tvättmiljöer, livsmedelsbearbetningsområden eller platser med hög luftfuktighet. För kemisk bearbetning eller applikationer i marin atmosfär kan 316 rostfritt stål specificeras för förbättrad grop- och spaltkorrosionsbeständighet.

Lastcellerna är av trådtöjningstyp, konfigurerade i ett flerpunktsarrangemang under plattformen för att ge stabila viktavläsningar oavsett lastposition inom plattformsområdet. Lastcellskapaciteten anpassas till den nominella plattformens kapacitet med en lämplig designmarginal för att tillgodose korta överbelastningsförhållanden som uppstår vid industriell användning. Lastcellssignalkablarna dras genom tätade ledningar till indikatorhuset.

Strömförsörjningsdesign och dubbellägesdrift

Vågen drivs med nätström (220V) under normala förhållanden, med ett inbyggt 6V 4A uppladdningsbart batteri som ger backup och sladdlös drift. Dual-power-arkitekturen har flera praktiska funktioner i industriella miljöer. Batteriet laddas automatiskt när vågen är ansluten till växelström och ger tillräcklig drifttid för ett helt arbetsskift under typiska användningsmönster.

Sladdlös drift gör att vågen kan placeras på platser där eluttag inte är omedelbart tillgängliga - såsom tillfälliga inspektionsstationer, lastkajområden eller utomhusmottagningspunkter under skydd. Batteriet bibehåller även drift under korta strömavbrott, vilket förhindrar dataförlust under vägningstransaktioner. En indikator för låg batterinivå på LED-displayen varnar föraren när laddning krävs. Energisparläget minskar skärmens ljusstyrka och processoraktivitet under inaktiva perioder för att förlänga batteritiden.

Utskriftsarbetsflöde och driftlägen

Den inbyggda termoskrivaren accepterar vanliga termopappersrullar eller självhäftande etiketter. Utskrift initieras av operatören via en dedikerad knapp på indikatormembranets knappsats eller konfigureras för att utlösas automatiskt när en stabil viktavläsning erhålls och vikten överstiger ett minimitröskel. Utskriftsinnehållet är konfigurerbart och kan inkludera viktvärde (netto eller brutto), måttenhet, datum och tid, sekventiellt biljettnummer och användardefinierad rubriktext.

Indikatorn tillhandahåller centrala vägningsfunktioner inklusive nollåterställning, manuell och förinställd tara, brutto-/nettoviktsdisplayväxling och viktackumulering för multi-artikel-batchning. Den inbyggda larmfunktionen stöder övre och nedre viktgränsinställningar med ljudsignal när den uppmätta vikten faller utanför det acceptabla intervallet. Viktminne behåller senaste vikt och ackumuleringssummor genom kraftcykler.

Typiska distributionsplatser

FAQ (vanliga frågor)

Vad är skillnaden mellan plattformskonstruktion av kolstål och rostfritt stål?
Kolstål med bakad emaljfinish ger strukturell styrka för industriella standardmiljöer inomhus. Färgen skyddar mot atmosfärisk korrosion men kan skadas av stötar eller starka kemikalier. Rostfritt stål 304 ger inbyggd korrosionsbeständighet genom hela materialtjockleken och rekommenderas för livsmedelsbearbetning, farmaceutiska, kemiska eller fuktiga miljöer. Rostfritt stål 316 ger extra motståndskraft mot klorider och är lämpligt för marina eller kemiska processatmosfärer.

Hur länge håller batteriet vid sladdlös drift?
Batteritiden beror på användningsfrekvens, skärmens ljusstyrka och om skrivaren används kontinuerligt. Under typisk periodisk användning med måttlig utskrift, stöder batteriet ett helt arbetsskift. Kontinuerlig utskrift av stora partier kommer att minska körtiden. Indikatorn för låg batterinivå ger förvarning innan automatisk avstängning. Full laddning från nätström kräver flera timmar.

Kan utskriftsfunktionen utlösas automatiskt när ett föremål placeras på vågen?
Vågen kan konfigureras för att skriva ut automatiskt när viktavläsningen stabiliseras och överskrider en förinställd minimigräns. Detta automatiska utskriftsläge är lämpligt för upprepad vägning av liknande föremål där manuell knapptryckning inte krävs. För applikationer som kräver operatörsverifiering före utskrift är manuellt utlösningsläge också tillgängligt.

Vilka kommunikationsgränssnitt finns för att ansluta vågen till en dator eller nätverk?
Valfria gränssnitt inkluderar RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi och 4G IoT. Dessa stöder viktdataöverföring till en ansluten PC, PLC eller värdsystem. Det specifika dataformatet och överföringsprotokollet är konfigurerade för att matcha det mottagande systemet. USB-lagring tillåter batchexport av viktposter för offlineanalys.

Hur kalibreras vågen efter installation eller flytt?
Kalibrering utförs med certifierade testvikter som är lämpliga för plattformens kapacitet. Proceduren – enpunkts eller flerpunkts – nås via indikatorknappsatsen enligt kalibreringsmenyn i användarmanualen. För kapaciteter på flera hundra kilogram rekommenderas flera kalibreringspunkter över hela området för att verifiera linjäriteten. Kalibreringsverifiering med jämna mellanrum rekommenderas som en del av anläggningens kvalitetssystem.
