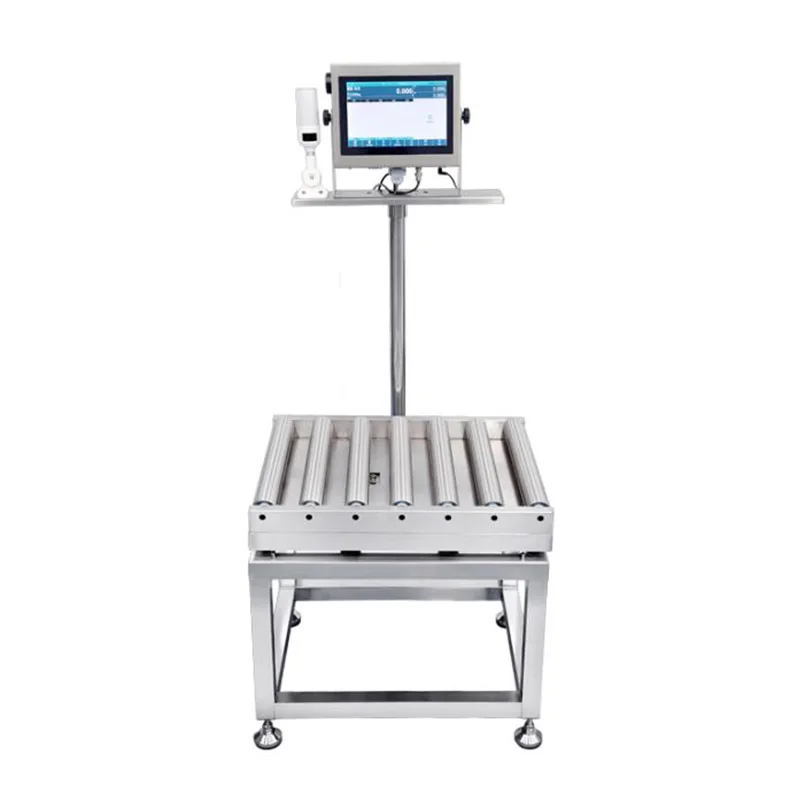

Helt rostfritt stål, icke-driven intelligent rullbandvåg

Den helt rostfria, icke-drivna intelligenta rulltransportvågen är en statisk vägningsplattform tillverkad av Jiangsu Jutian Weighing Equipment Co., Ltd. Den är designad för arbetsstationer där gods måste vägas under manuell eller gravitationsmatad överföring - såsom mottagningsbryggor, inspektionspunkter före leverans, inspektionspunkter i lager, materialstationer i produktionslinje och produktionslinje. Utrustningen kombinerar ett rulldäck av 304 rostfritt stål, en strukturellt integrerad lastcellsenhet och en digital vägningsindikator i en enda enhet.

Gods placeras på rullytan manuellt eller via en intilliggande transportörsektion. Rullarna gör att föremålet kan placeras eller flyttas över vågplattformen utan att lyftas. Lastcellerna mäter den statiska vikten när föremålet är i vila, och indikatorn visar, registrerar eller sänder avläsningen. Ingen extern motordrivning används för rullmekanismen, vilket eliminerar behovet av drivremmar, motorstyrenheter och tillhörande elektriska komponenter vid vägningsstationen.

Tekniska specifikationer (konfigurerbar)

Konfigurationsanmärkningar:Vägningskapacitet, plattformsmått, rulldiameter och rullavstånd specificeras vid beställning för att matcha det avsedda produktstorleksintervallet och arbetsflödet. Divisionsvärdet anpassas till den valda kapaciteten för att ge lämplig mätupplösning för applikationen.

Jiangsu Jutian Weighing Equipment Co., Ltd. arbetar under ISO9001-certifierad kvalitetsledning, med CE-certifiering för sina produkter. Företaget har 68 nationella patent och 20 mjukvaruupphovsrätter utvecklade genom sitt 919 R&D Center. Produktionen bedrivs över två tillverkningsanläggningar med standardiserade kvalitetskontrollprocedurer som omfattar materialinspektion, svetsning och montering, lastcellskalibrering och slutlig funktionstestning.

Materialval och strukturell design

Ramen och rullenheterna av hel rostfritt stål och icke-drivna intelligenta rulltransportörer är tillverkade av rostfritt stål 304. Detta materialval möter flera driftskrav som är vanliga i industriella vägningsmiljöer. Rostfritt stål 304 ger inbyggd korrosionsbeständighet, vilket gör utrustningen lämplig för anläggningar där vågen kan utsättas för fukt, rengöringsmedel eller milt korrosiva atmosfärer - såsom livsmedelsanläggningar, farmaceutiska produktionsområden, kemiska lager och kyllager.

Den helt slutna strukturella designen förhindrar att damm, skräp och vätska tränger in i lastcellsfacket. Lastcellerna är placerade under rulldäcket i en mekaniskt skyddad konfiguration. Svetsfogar på ramen är kontinuerliga och slipade för att eliminera sprickor där föroreningar kan samlas, vilket stödjer hygienkraven i reglerade industrier.

Rulldäcket är utformat för att stödja gods med varierande grundstyvhet. Valsdiametern och avståndet kan konfigureras för att tillgodose det minsta paket- eller pallavtrycket i applikationen. För produkter med ojämn bas eller flexibel förpackning ger tätare rullavstånd mer enhetligt stöd och minskar mätvariationer orsakade av lastfördelning.

Gravity-Fed-drift och design med lågt underhåll

Den icke-drivna rullmekanismen är beroende av gravitation eller manuell kraft för att flytta gods över vägningsplattformen. När rulldäcket installeras med en liten lutning eller när gods skjuts manuellt, roterar rullarna fritt på förseglade lager, vilket gör att föremål kan glida på plats för vägning och gå ut efter mätning. Denna design eliminerar behovet av drivmotorer, remmar, kedjor eller motorstyrenheter vid vägningsstationen.

Frånvaron av drivna drivkomponenter minskar flera driftshänsyn. Energiförbrukningen vid vågstationen är begränsad till den digitala indikatorn. Rutinunderhåll är begränsat till periodisk inspektion av rullager, plattformsrengöring och kalibreringsverifiering. Det finns inga drivremmar att spänna eller byta ut, inga motorborstar att bära och inga elektriska komponenter i rullenheten för att skydda mot spolning eller dammexponering.

Indikatorfunktioner och kommunikation

Färgpekskärmsindikatorn tillhandahåller standardvägningsfunktioner inklusive nollställning, tarering, enhetsomvandling (kg/g/lb) och viktackumulering. Den inbyggda larmfunktionen stöder konfigurerbara övre och nedre viktgränser, med visuella och hörbara varningar utlöses när en uppmätt vikt faller utanför det acceptabla intervallet. Detta kontrollvägningsläge gör att vågen fungerar som en manuell kvalitetskontrollstation utan extra utrustning.

Datalagringskapacitet på 10 000 eller fler poster stöder batchspårbarhet och lageravstämning. Lagrade poster kan exporteras via USB i CSV-format för analys eller dokumentation. Valfria kommunikationsgränssnitt (RS232, Wi-Fi, Ethernet) möjliggör dataöverföring i realtid till en ansluten PC, PLC eller värdsystem. Protokollkonfigurationen hanteras under systeminstallationen för att matcha den mottagande plattformen.

Typiska distributionsplatser

FAQ (vanliga frågor)

Varför välja rostfritt stål 304 framför kolstål för skalramen?
Rostfritt stål 304 ger korrosionsbeständighet utan behov av färg eller beläggning som kan flisa eller försämras med tiden. I livsmedelsbearbetning, läkemedel, kemiska miljöer eller miljöer med hög luftfuktighet kan kolstål med målad yta utveckla rost vid repor eller svetspunkter. Rostfritt stål 304 är kompatibelt med standardrengörings- och desinficeringsprocedurer som används i reglerade industrier.

Hur fungerar rullmekanismen utan motor?
Rullarna är monterade på tätade lager och roterar fritt. Gods flyttas över plattformen genom att trycka manuellt eller genom att installera vågen med en liten lutning så att tyngdkraften flyttar fram föremålen. Denna design är lämpad för manuella arbetsstationer, änden av en motordriven transportörlinje där momentum bär föremål upp på vågen, eller extra inspektionspunkter där motordriven transport inte krävs.

Hur påverkas noggrannheten vid vägning av föremål som inte är styvt plana?
Föremål med ojämn eller flexibel bas bör stödjas över flera rullar. Rullavståndet kan minskas under konfigurationen för att ge ett mer enhetligt stöd. För produkter som bulkpåsar, fat eller last med styva baser är standardrullavstånd vanligtvis tillräckligt. Lastcellsenheten är utformad för att summera den totala lasten oavsett dess fördelning över plattformen.

Kan vågen integreras med ett befintligt lagerhanteringssystem?
Ja. Valfria kommunikationsgränssnitt – inklusive RS232, USB, Wi-Fi och Ethernet – stöder datautmatning till anslutna system. Viktdata, tidsstämplar och transaktionsposter kan överföras i realtid eller exporteras i batch. Det specifika dataformatet och kommunikationsprotokollet konfigureras under installationen för att matcha värdsystemets krav.

Vilket underhåll krävs för det icke-drivna rullsystemet?
Periodisk inspektion av rullager för fri rotation, rengöring av rullyta och vågplattform samt kalibreringsverifiering med certifierade provvikter utgör de primära underhållsuppgifterna. Den tätade lagerkonstruktionen kräver inte regelbunden smörjning under normala driftsförhållanden. Ytan av rostfritt stål kan rengöras med vanliga industriella rengöringsmedel som är kompatibla med rostfritt stål.
